HG5RUD

A D-Star® az Icom Incorporated tulajdonában lévõ regisztrált világmárka.
Digitális üzemmódot használó, rádióamatőr felhasználású adó-vevők és átjátszók részére történt fejlesztés.

Ezen az oldalon nem célunk az interneten egyébként is nagy háttérrel fellelhető műszaki irodalom ismétlése,
inkább rövid tájékoztató után a beszédátviteli üzemmód használatának elősegítése néhány gyakorlati példán keresztül.

Röviden a D-Star rendszerről:

A Japán Rádió Amatőr Szövetség és a Japán Távközlési Hatóság együttműködéséből megszületett rendszert
2001-ben, a japán kormány publikálta. Digitális beszédátvitelre DV (4,8kBps) és adat átvitelére DD (128kBps) szolgál.

Az átjátszó körzetén kívüli összeköttetések létrejöttét esetenként 10GHz-es link, túlnyomó részben az Internet biztosítja.

A rendszert a D-Star rendszerben előzőleg regisztrált rádióamatőrök használhatják. A regisztrációt a D-Star adminisztrátorok
hagyják jóvá, kezdeményezni az ilyen linkkel ellátott D-Star átjátszó oldalán lehet (ilyet csak külföldi oldalon találhatunk
jelen pillanatban, 2014.03.11), illetve indíthatják a korábban regisztrált amatőrök is.

Egy, a regisztrációt ellenőrző európai oldal: D-Star reg. chk. (egyszerűen csak bekell írni a hívójelet, amire kíváncsiak vagyunk)

A D-Star átjátszók általában 3 sávban hallhatóak, amikhez a fejlesztők betűjeleket ajánlottak: (kis számban találunk ettől eltérőt is)

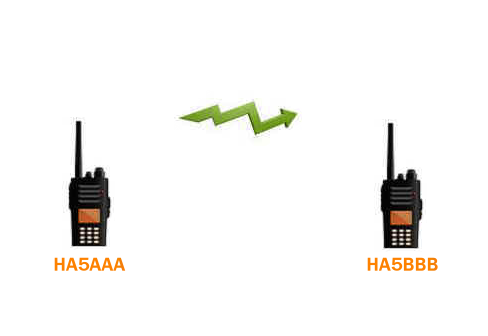

Simplex összeköttetés:
Két D-Star rádió, átjátszó nélküli kapcsolata.

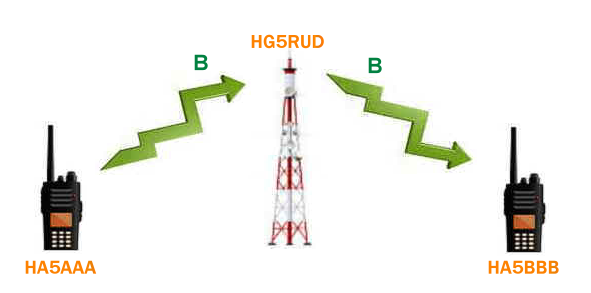

Lokál összeköttetés:
Két rádió, átjátszón keresztüli, azonos sávú összeköttetése.

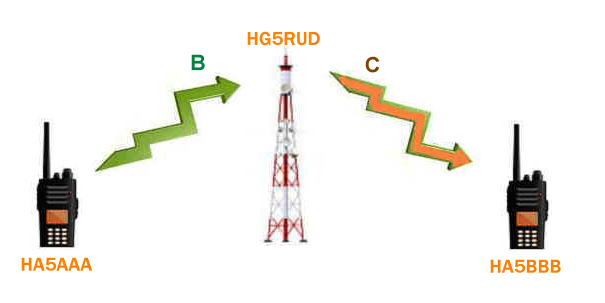

Keresztsávos összeköttetés:
Mikor az egyik rádió az átjátszó pld. C modulját 2m-en, míg a másik a pld. B modulját, 70cm-en használja

Zónán belűli összeköttetés:

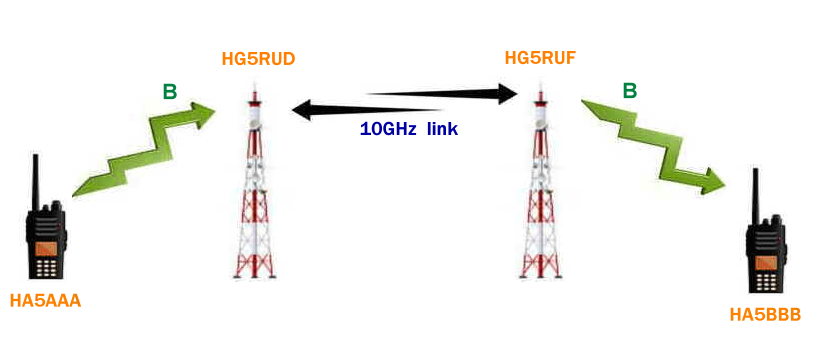

A D-Star rendszerben azon átjátszók csoportját nevezzük zónának, amik rádiós úton (10GHz-es linkkel) vannak
összekötve. A forgalmazás még ez esetben sem jut ki az Internetre.

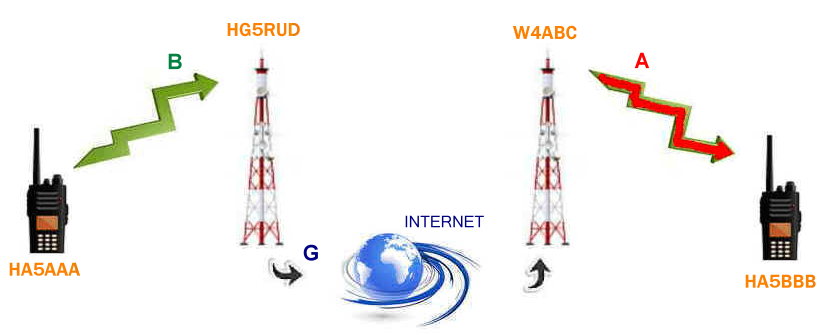

Távoli összeköttetés:
A lokális vagy zónán belűli forgalom egy internetes Gateway -el rendelkező átjátszó segítségével kerül át
a távoli átjátszóra.

MY (My Call Sign):
Az összeköttetés kezdeményezéséhez, a rádiónk Call Sign menüpontja alatt kitöltendő mező.
Ide a saját hívójelünket írjuk. A " / " jel után, 4 karakterben pld: /P, /M, /MM, /91AD stb.

UR (Your Call Sign):
Általános hívás esetén a CQCQCQ (kitöltetlen mező alapértelmezése is ez) vagy az ellenállomás hívójele
illetve bizonyos esetekben egy átjátszó hívójele is kerülhet. (később a példákban)

R1 (Repeater 1 Call Sign):
    Simplex vagy lokális forgalmazás esetén nem kell kitölteni. Más esetben a lokális átjátszónk hívójele,
    vagy ugyan ez a megadott modul betűjelével ( A,B,C), vagy távoli forgalmazás esetén az internetes
    forgalmat biztosító, Gateway-el rendelkező átjátszó hívójele a Gateway jelzéssel (G).

R2 (Repeater 2 Call Sign):
    Simples esetben nem kell kitölteni. Azonos sávú, lokális forgalmazás esetén nem kell kitölteni.
    Lokális és egyben keresztsávos forgalmazás esetén az átjátszónk ellenállomás által használt moduljának
    betűjelével kiegészített átjátszó hívójel. (később, szintén a példákban)

Reflektor:
    Vannak a rendszerben olyan, nagykapacitású számítógépek, melyeknek ugyan van hívójelük, de
    nem átjátszók. Ezek a Reflektorok. Bármilyen regisztrált hívójellel rendelkező rádióamatőr vagy
    digitális átjátszó rájuk kapcsolódhat. Ez esetben az ott lévő összes beszélgetés hallhatóvá válik
    a rájuk kapcsolódott amatőrök számára, akár közvetlenül kapcsolódtak, akár a lokális átjátszójukat
    kapcsolta (linkelte) az adminisztrátoruk a Reflektorra.    Például a REF030

Last Heard (utoljára hallott állomások):
    A D-Star rendszer memorizálja az utolsó, átjátszóra történt bejelentkezésünket. Minden átjátszónak
    van egy ilyen listája. Ez segít abban, hogy a hívásunk eljusson ahhoz a rádióamatőr barátunkhoz, aki
    ugyan bejelentkezett valahol egy D-Star átjátszóra, de a pontos tartózkodási helyét, azaz a hozzá
    legközelebb eső átjátszó hívójelét nem ismerjük.

D-Star összeköttetéstípusok, hívójelbeállítási példákkal:

FONTOS !!!

Kérjük kedves Amatőrtársainkat, hogy a vezérléseket kellő körültekintéssel, technikai
ismerettel és nemzetközi forgalmazás esetén nyelvismerettel végezzék!
Köszönjük.

Az átjátszón való forgalmazást (amennyiben nem az éppen létező kapcsolaton
szeretnénk mi is forgalmazni) az alábbi AJÁNLÁS szerint végezzük az
UR : mezőbe, 8. helyre írt karakterek valamelyikével

2. Ha a válaszüzenet " Connected ... " és szeretnénk meghívni valakit aki
nem ott tartózkodik, bontsunk le:

( 3. Amennyiben nem vagyunk biztosak a hibátlan bejutásban, kérhetünk
Echotest-et: ( küldés közbeni teszthívásunkat a rendszer megismétli )

Ezt követően kapcsolhatjuk az átjátszónkat más átjátszó adott moduljához vagy reflektorhoz
úgy, hogy az UR : mezőbe az alábbiak valamelyikét írjuk a 7. és 8. karakterhelyre. Például:

UR : W4ABC_AL Kapcsolódás pld. a W4ABC átjátszó 1.2GHz-es moduljához.
A hívójel 5 karakter így kell 1 space is. ( A = 1.2GHz-es modul, L = link )

UR : W4ABC_BL Kapcsolódás az átjátszó 430MHz-es moduljához. Szintén kell a space.

UR : REF001CL Kapcsolódás a REF001-es Reflektor C moduljához. Space nélkül megvan a 8 karakter.

A beszélgetésünk után ne feledjünk el lekapcsolódni a másik átjátszóról illetve az esetenként
több száz rádióamatőr készülékében is megszólaló Reflektorról ! UR : _ _ _ _ _ _ _ U

Ügyeljünk rá, hogy a hívójelek utáni modul jelzése (A,B,C) vagy Gateway (G)
betűjelek mindíg a 8. karakterhelyen legyenek !!! (kivéve fentebb, ahol az L a 8.)

UR : HA5BBB vagy CQCQCQ (üresen hagyott mező)
R1 : ---
R2 : NOT USE* (üres mezőnél autómatikusan beíródik)
MY : HA5AAA

UR : HA5BBB vagy CQCQCQ (üres mező)
R1 : HG5RUD B
R2 : NOT USE*
MY : HA5AAA

A saját erőből megvalósított HG5RUD digitális átjátszó és kapuállomás adatai, létrehozói:

HA5CBW Szilárd  @ felelős kezelő, regisztrált, amerikai céláramkör beszerzése, számítógép biztosítása
HA9MDP Peti       @ antenna, rádiók, szűrő, switch és adminisztratív háttér biztosítása, pontos mérések
HA5CD   Csaba    @ rádiók felklészítése, az átjátszó hardveres megépítése, szoftverek installálása, beállítása,
                                  üregrezonátor áttervezés, hőmérsékletarányos hűtésvezérlés

Külön köszönet akik együtt szurkoltak velünk, akik rendkívüli együttérzéssel
biztosítottak hátteret a fejlesztéshez!
Az internet csatlakozási lehetőségért köszönet a HA5KHC rádióklubnak.
Köszönet az orlandói rádióamatőr barátaink tájékoztatásáért, bíztatásáért (2009 tavasz).
Köszönet az átjátszó, MRASZ által kiállított, írásbeli támogatásáért.

Sikeres összeköttetéseket kívánunk!

2014. 04. 26. HA5CD Csaba, ha5cd@hg5rug.hu
